全球首发 O-INSPECT 543复合式雷竞技raybet1 测量机

返回列表 来源:雷竞技免费下载 测量 浏览:- 发布日期:2016-08-03 09:58:23【

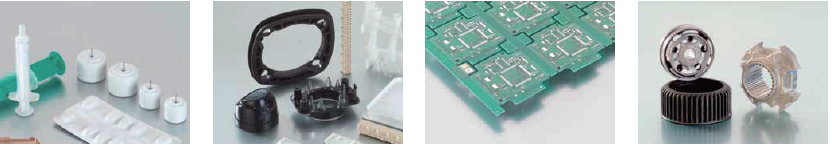

为了给客户提供更全的产品线,O-INSPECT 543将在CIMT全球首发,O-INSPECT 543作为一款极具创新意义的工业测量产品,致力于但又不局限于小、薄、软零件之几何量尺寸测量。于O-INSPECT 543问世之前,蔡司已有O-INSPECT 322与O-INSPECT 442 在全球广泛使用,并且得到客户一致好评、它的人体工程学设计、自动化应用、宽温设计及系统可视化报告等综合研究领域具有如此的前瞻性。

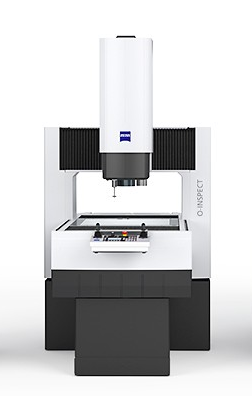

这是一款现代化的复合式扫描测量系统,测量范围为500*400*300mm,占地面积小抗环境变化能力强,适用于各类型测量室或车间。其设计新颖独特,于光学测量特征之外融入独特的高分辨率低测力连续扫描及宽温测量等因素,以更好地满足于现代测量的需要。

O-INSPECT 543可满足制造业对于尺寸与扫描精度、尺寸测量及形位公差评定的广泛要求。采用独特的复合式扫描平台,支持从二维视像到复杂三维特征或三维工件量测,整体量测重复性极佳。除了满足实验室的精密量测应用, O-INSPECT 543亦可用于车间的批量化在线检测。

作为当前市场上最引人注目及灵活性最高的测量机,不仅可进行点触式、远心光学成像与变焦视像测量,更可实现微测力高分辨率三维连续扫描。将坐标测量机、轮廓仪、投影仪及显微镜的功能与优势集于一体,可大幅缩短测量链,为竞争力很强的一体式解决方案,现如今多项复杂的测量操作在此测量机上即可一次装夹完成。

到目前为止,O-INSPECT 已在欧美市场取得了诸多成功。复合式测量机不仅深受各大中型跨国企业的欢迎,其具有竞争力的价格定位亦将为国内广大中小型民营企业所接受。

总部位于德国上科享的ZEISS,170多年来一直专注于光学与测量仪器制造,而近40年来,也一直在为制造业提供多样化的测量机及工业测量解决方案。

作为测量技术的全球领导者,ZEISS致力于研发设计一款完全与众不同的现代化新产品,为测量机领域开创新的纪元:

1. 必须满足最广阔的应用领域

超过百分之八十的应用领域涉及3维特征,大多数的影像测量机仍停留于2维或2.5维。随着工业设计及制造的发展,越来越多的被测对象为3维或具有3维特征。因此,新开发的产品必须满足3维特征及轮廓测量需要。

2. 必须确保品质与效率提升

现实状况为大部分的测量室仍需采用较多种测量仪器及量具,随着制造业对于成本及效率的关注,此款CNC测量机必须要满足一机多用的高标准要求,可选择多种传感器或测量策略操作,以大幅缩短测量链,缩短多次装夹及测量时间,提供全面高效的测量方案。

3. 必须考虑成本节省因素

现代工厂的人力成本是目前一笔不可忽视的成本,必须考虑如何在不增加人力的条件下,实现高效测量,而人将会担当更有挑战性的角色,比如创新、规划、监督及系统协调等运作,同时要求具备绿色测量机概念,结构紧凑占地面积少,低功耗,低耗气量甚至无需压缩空气。

4. 必须具有自动化及信息化等的特点

作为一款现代化的新产品,必须体现其自动化测量能力,实现与机械手互联,同时具备工业数据管理能力,统计分析及可视化报告个性化定制与编辑功能,助力智能工厂的自动化及信息技术加速发展。

ZEISS凭借其对测量机市场的深入了解及集团雄厚的技术实力,开发出了此款顶级复合式扫描测量平台—— O-INSPECT 543。

1. 光学与非光学扫描的完美融合

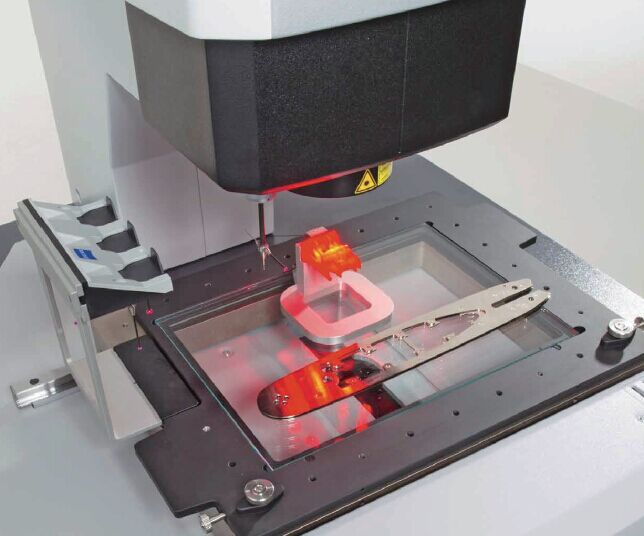

O-INSPECT 543配备非接触式蔡司变焦显微镜头与高分辨率三维连续扫描测头,融合非接触式高精度光学计量的优点,更秉承了蔡司所独有的高精度连续扫描特质,满足常规高精度二维视像测量的同时,更可实现三维及轮廓高精度扫描测量,将坐标测量机、投影仪、显微镜及轮廓仪的功能特点集于一体,有效提高测量效率及精确性。

光学与非光学扫描的完美融合

2. 绝佳的光学性能

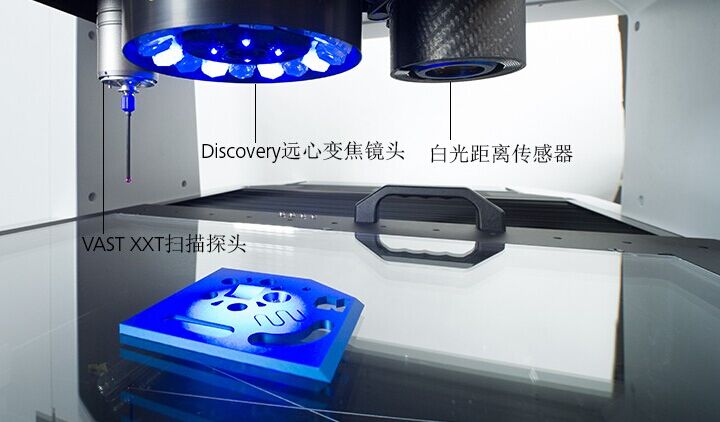

O-INSPECT543复合式测量机配备蔡司高端显微镜Discovery V12镜头技术,12倍快速变焦(变倍比12:1)实现微细元素测量与分析,其亮点之一是将变焦镜头与远心镜头一体化于一个镜头中。超大的倍率变化范围和完美的成像质量成为高精度量测的绝佳选择,值得一提的是,O-INSPECT 322采用2/3英寸大靶面尺寸CCD,相比于当前市场中所普遍使用的1/3或1/2英寸CCD,提供3倍起更大的视场范围,更有效地提高整体光学测量效率。

3. 高性能三维连续扫描测量

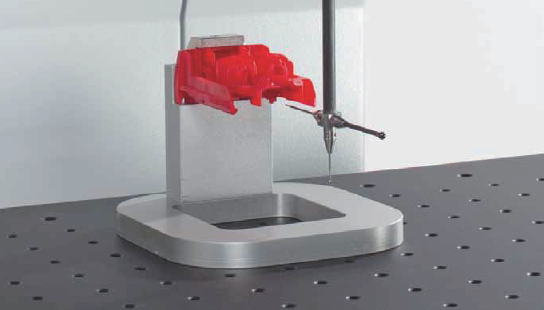

VAST XXT为德国蔡司结合近四十年扫描测头研发与使用经验,自主研发的第四代微测力高分辨率三维连续扫描测头,实现测力10mN起,而测头分辨率更可小于10 纳米,使得高分辨率三维连续扫描技术不再是高端计量型测量机所特有的技术,XXT可于三个方向上感受瞄准信号和微小位移,以实现瞄准与测微两种功能,同时快速连续的高采点率可确保最佳的测量重复与再现性,精准与真实地定义工件表面实际轮廓,有效填补了视像测量机对于三维测量的空白。

4. 高性能绿色测量机设计理念

O-INSPECT 54独特的低功耗设计,常规条件下功耗为170W, 最大功耗也仅600VA,对于测量机所涉及的压缩空气因素亦不再被忽略,O-INSPECT以其无需压缩空气的独到设计给客户带来更多的长期能源节省收益,将成为蔡司助力于企业节能减排的绿色新策略!

高性能绿色测量机设计理念

5. 宽温测量理念

O-INSPECT 543采用全新的TVA宽温测量设计,结构紧凑。其经专业设计的热力学机械结构及高科技玻璃陶瓷光栅尺,具有卓越的热不敏感性,宽温范围高达18-30度,满足车间宽温测量的需要,而同级别测量机允许保证精度的温度仅能达到22度。

玻璃陶瓷(微晶玻璃)鉴于高科技材料组件的热力学要求,最早应用于太空望远镜及半导体光刻技术领域,如今在制作有特殊要求的测量机部件中亦得到应用,在高精度及车间型等雷竞技raybet1 测量机中,广泛采用零膨胀系数的玻璃陶瓷制作测量机关键部件/基准 - 光栅尺,其近乎为零的热膨胀系数可最大限度降低温度对测量机基准的影响。

宽温测量理念

6. 高效的自动化

O-INSPECT 543对工件的测量具有更广泛的通用性。一台复合式扫描测量机可以替代四台不同的检测设备(雷竞技raybet1 测量机、投影仪、显微镜、轮廓仪等),对纯投影方式及纯接触式方式无法检测的零件,更显示其优越性,其工作效率是工具显微镜或测量投影仪等测量仪器的数十倍以上。

通过标准的定位接口,支持手动或机器手臂自动化快速托盘更换操作,更好地实现机外工件装夹,最大化避免机台时间占用,从而有效提高整体CNC量测效率!

雷竞技免费下载
精密

7. 智能报告及信息平台

O-INSPECT 543利用信息通信技术将产品、资源与人有机结合,通过信息通信技术建立一个高度灵活的个性化与数字化的智能制造模式,将极大推动测量系统直接或借助互联网实现信息及检测报告全球化的交换及标准化的共享,提供非常直观及智能化的可视化报告,涵盖二维及三维量测,多样化的报告可供选择,可读性极强,有效提高质量管控品质及效率。

智能报告及信息平台
