行业应用 | 光学3D技术对磨损的改善

返回列表 来源:雷竞技免费下载 测量 浏览:- 发布日期:2020-04-20 10:34:20【

在过去的20年汽车制造业中,发动机的摩擦性能有了显着改善。未来,汽车在道路上应该更轻、燃料消耗更少、对环境更加友好、同时又能够提供更多的动力,摩擦损失的减少在这里起着重要的作用。毕竟,克服摩擦会消耗动力,而摩擦会产生热量,产生的能量不可用于动能。除此之外,摩擦会产生不必要的噪音和导致发动机部件的磨损。

可上下滑动-查看更多

为了挖掘这些潜力改善摩擦损失,汽车制造商使用Mahr光学3D测量技术对其组件进行表面分析,检查组件之间的相互摩擦以及强度来进一步减少发动机中的摩擦。

01

表面显示一目了然

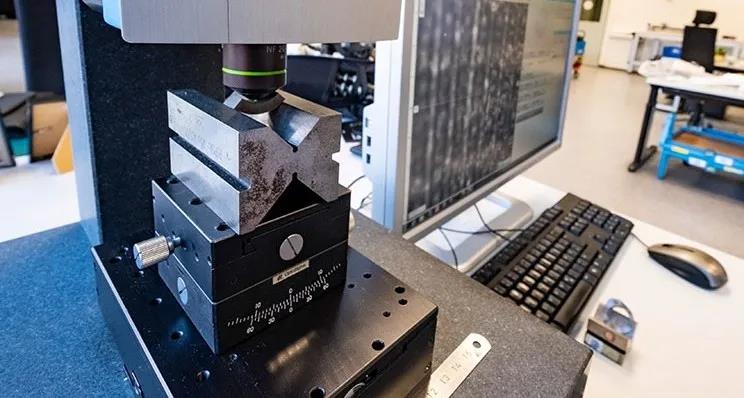

从本质上讲,通过粗糙或更光滑的结构可以看到表面磨损。借助MarSurf CM对表面进行光学非接触式扫描分析,得出三维高精度图像。即使是随机分布,也可以在图像上清楚地识别出高点和低点。如果被测工件的
表面被涂覆或具有精确引导的中空凹槽(这些中空凹槽会导致气缸轨道上的机油残留其中),那么3D分析就变得尤为重要。

02

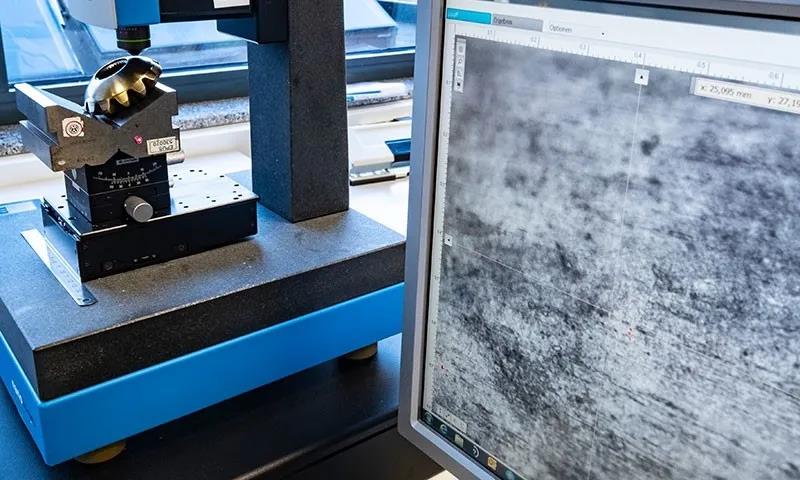

MarSurf CM可提供表面形貌的精确图像,汽车开发人员可以检测工件上的摩擦和磨损


共聚焦技术

MarSurf CM的光学测量方法基于共聚焦显微镜技术。通过旋转的针孔圆盘过滤掉从物体表面反射的散射光。通过这种方式,仅对相机CCD芯片上精确对准的表面点成像,模糊的像素淡出,在清晰定义的水平面中制作各个表面的高对比度和清晰图像。
为了创建可评估的表面三维立体(浮雕)图像,测量设备会自动更改测量范围内的焦点,从而在具有相应轮廓线的不同焦点平面上生成一系列图像。彼此重叠放置,得到的三维图像分辨率可使结构在纳米范围内可见。


大面积上也具有高分辨率

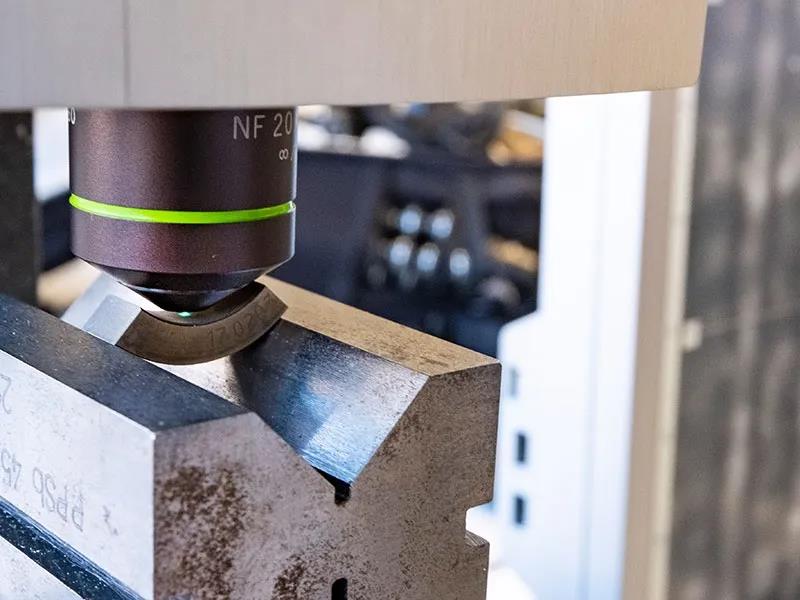

汽车制造商开发内部测试表明:当标准镜头的放大倍数为20倍,可覆盖0.8 x 0.8毫米范围的测量点。如果是更大的面积,MarSurf CM具有缝合功能,它可将相邻的单个图像拼接起来形成整体图像,这意味着即使大面积表面也可以以最高的分辨率进行分析。

03

为了确保测量结果具有可比性,在共聚焦计量中重复性也很重要。当然,硬件和软件的简单可操作性也至关重要,需要降低因不同用户操作的人为误差对结果的影响。还有,工件也会因污垢或灰尘而影响结果。MarSurf CM特别坚固的硬件装配可以有效的降低这些误差。
