蔡司方案:从细节出发,成就百年医学图像处理经验

返回列表 来源:雷竞技免费下载 测量 浏览:- 发布日期:2020-12-07 09:16:35【

作为医学图像处理行业基准的代表,AGFA医疗至今已有百年历史,推出的数字化医学成像系统、计算机放射成像系统(CR)以及医学影像管理信息系统(PACS)在全球范围内得到广泛应用。


01


微小细节往往是正确诊断的关键。在事故及紧急情况下,高质量X射线图像对患者至关重要,这就是为什么AGFA对其生产的设备要求特别严格。借助蔡司解决方案不仅获得高质量及可靠的检测结果,测量时间更是降低了90%。


挑战:平面度与图像质量
为数字X射线成像技术制造光盘时,面临的挑战之一就是光盘的平面度,越理想的光盘平面越可以确保呈现的图像可靠详细。光盘的质量会影响图像呈现的信息,图像里的模糊区域会使得诊断变得更加困难,在极端情况下,医生可能会看不到骨折和肿瘤,存在潜在风险。


▌高质量X射线图像

03

02


解决方案:光学激光扫描系统
最初,AGFA采用单点测针系统来保证光盘的平面度。一个测量周期需要花费漫长的45分钟。此外,测针会导致光盘振动,使得测量结果不可靠。

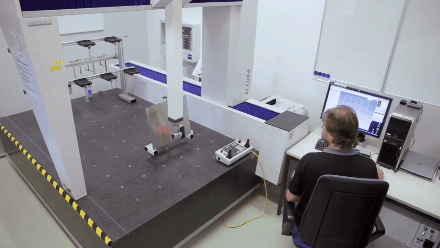

经过与蔡司的交流,AGFA决定采用了一台配备光学 LineScan 激光扫描测头的蔡司ACCURA桥式测量机。


▌特殊固定装置

04

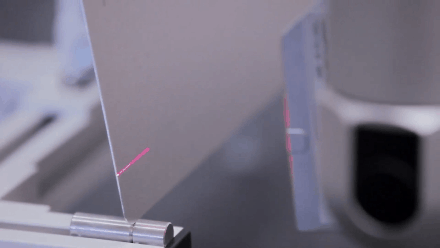

为了进行测量,首先将光盘放置在一个特殊固定装置上,其通过三个接触点连接确保光盘固定时的稳定性。

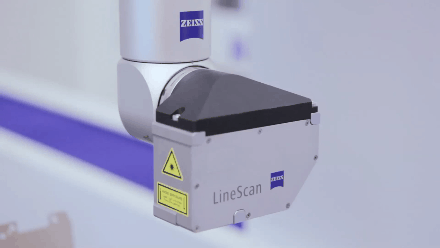

▌LineScan 激光扫描测头


05

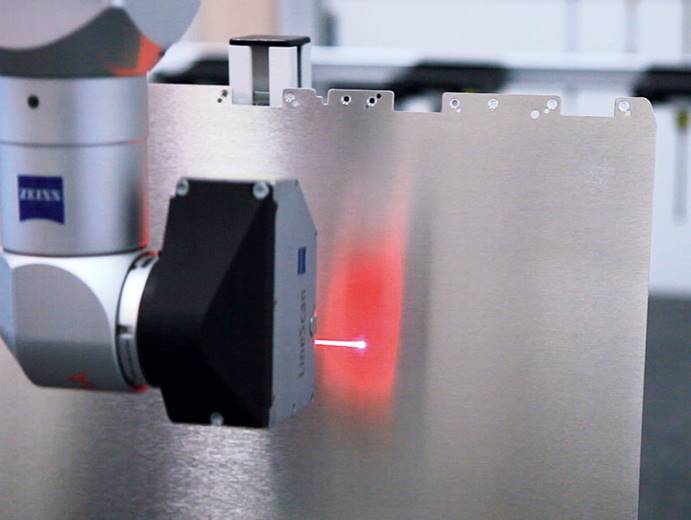

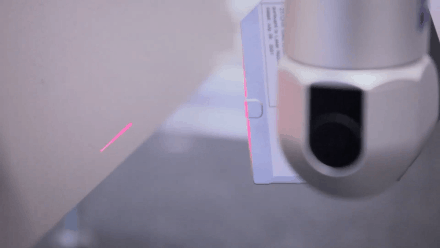

通过非接触式测量,可防止敏感的光盘在测量过程中发生变形及损坏。


▌高质量图像结果

06

07

08

09

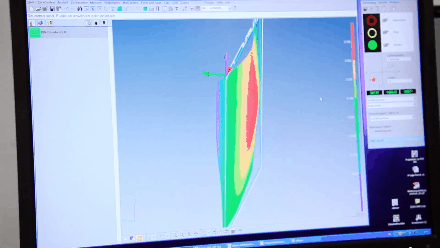

测头分16 路扫描光盘,并于短短的 3 分钟内在光盘上产生 1,470 个准确定义的图像点。通过ZEISS CALYPSO 软将这些图像点放大100倍,让弯曲变形变得肉眼可见,操作员可以在系统中调整设置是匹配合适的测量策略。与此同时,AGFA可获得毫米级的被测件信息。


客户收益:测量时间降低90%

有了LineScan,AGFA能够将测量所需的时间缩短90%以上。现在每个光盘只需大约三分钟。正是因为如此,公司现在可以检测每年生产的30,000个光盘。“作为医疗产品制造商,对于每个产品我们都应该能够提供并校验其完整的信息。因此,我们对生产中每个步骤、每次质量检验都做了记录。”AGFA的金属片生产经理 Maximilian Fischer 如此说道。AGFA开创了一个先例,这个全新测量流程的良好感受给其合作伙伴和其他工厂留下了深刻印象。

10
