3d打印技术应用!工业CT在增材制造技术中的应用

返回列表 来源:雷竞技免费下载 测量 浏览:- 发布日期:2021-12-24 11:40:40【

今天向大家介绍蔡司工业 CT在增材制造中发挥的主要作用, 3D打印正在数字原型转向可满足真实应用或生产需求的技术。由于对3D打印零部件的要求越来越高,工业CT是业界公认的验证和分析其产品的方法。工业 CT 扫描能够验证部件内部的几何形状和缺陷,而不破坏部件。并将质量监控应用到增材制造的整个生命周期,包括上游的金属粉末质量控制、中游的3D打印结构及工艺优化以及最终的产品检测。

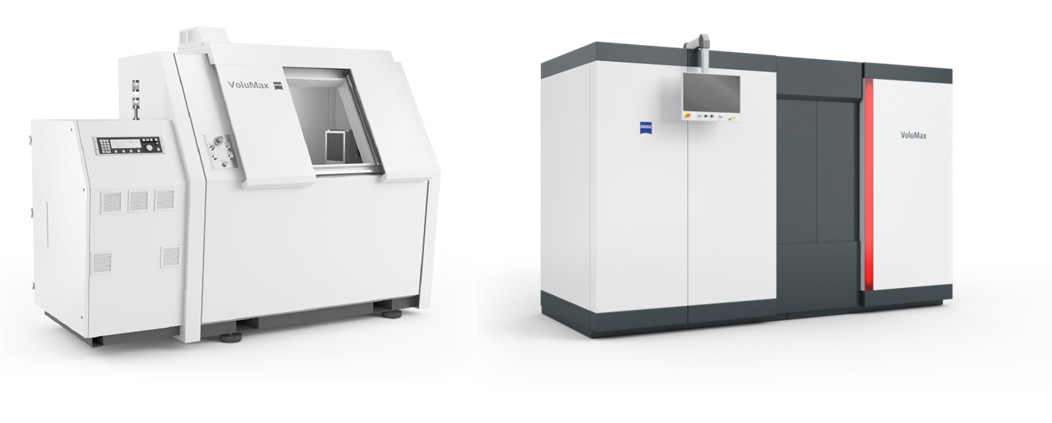

工业CT

工业CT在增材领域应用

01金属粉末空心、夹杂测

对金属粉末适当取样进行CT扫描,通过软件分析可识别粉末中的空心粉末和高密度夹杂物质。


02内部孔隙率分析

图中点阵件可通过软件分析可得到样件的整体和局部的孔隙率、孔隙数量、孔隙分布、孔隙尺寸、孔隙位置等,并不同颜色显示单个孔隙体积,使检测结果一目了然。


03逆向工程

通过对样件蔡司工业 CT扫描即可轻易获得必要的生产信息,从而得出该产品的处理流程、组织结构、功能特性及技术规格等设计要素,以制作出功能相近产品。


04样件与数字模型比对

在此样件与 CAD 比对中,绿色表示样件接近 CAD 模型,红色表示样件大于CAD 模型,蓝色表示样件小于 CAD 模型。如果多个颜色混合,则表示样件超出设置的分析参数范围,并显示粉色和紫色。


05内外几何结构分析与评价

一些外形、结构复杂的增材制造件,可以通过CT扫描可以对内外几何特征进行拟合,例如平面、球形、线、圆柱体,然后软件可以利用这些进行测量。创建一些有异于这个部件的特征尺寸测量和形位公差评价。


06金属件夹杂物分析

在这个孔隙率分析和这个杂质分析中。软件会分析体积中体素的灰度值,然后确定某个部位属于高密度的杂质。检测到的杂质物可以被加上颜色,从而可以看到夹杂物数量位置、分布、尺寸等信息。


蔡司工业 计算机断层扫描 (CT) 在增材制造中可以验证和确定使用许多不同材料制作的原型和首次打印样件的质量,例如模具零部件、金属或塑料打印样件。生产制造项目可通过蔡司工业 CT扫描对生产中的高价值打印部件的质量进行全面验证。在生产过程中,由于温度变化或应力引起的任何失效部件或缺欠,例如断裂或破损的零件,都可以通过蔡司工业 CT扫描快速得到检测和识别,工业CT是增材制造产品的重要检测工具,帮助制造商“看到”产品内部,尤其是那些具有测量隐藏或难以到达的特征部位,同时工业CT也是增材制造产品最重要和有效的无损检测的评价方法。
