蔡司X射线显微镜Xradia 810 Ultra三维显微镜

更高分辨率、更高衬度、更快速度
蔡司是全球领先的能在实验室仪器中提供 50 nm 分辨率无损三维 X 射线成像解决方案的厂商。除吸收衬度和 Zernike 相衬技术外,蔡司 Xradia 810 Ultra 还运用了改装自同步加速器的先进光学器件,用以为研究提供业界出众的分辨率和衬度。通过在传统成像工作流程中加入关键的无损分析步骤,从而让这款创新型仪器实现了研究领域的突破。

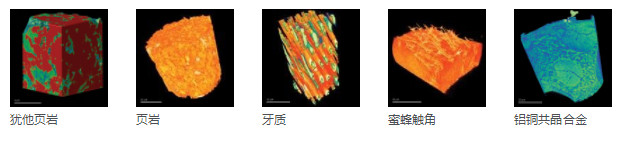

蔡司X射线显微镜Xradia 810 Ultra三维显微镜能够利用 5.4 keV 下的更高衬度对大量难于成像的材料进行高分辨率 X 射线成像。借助吸收衬度和相衬技术来优化大量材料的成像,如聚合物、氧化物、复合材料、燃料电池、地质样品及生物材料等。在先进的同步加速器实验室内首次引入纳米级 X 射线成像技术,蔡司 XRM 开创性解决方案始终让您走在科学研究的前列。

通过将纳米级 X 射线成像的速度提升一个数量级,拓展了 XRM 在科学和工业领域中的应用。对于中心显微实验室而言,更快的工作流程意味着有更多的用户能在更短的时间内综合利用仪器,从而利于扩大 XRM 的用户群。同样,您也可以快速地重复执行内部结构的四维和原位研究,使这些技术的应用面更广。在诸如数字岩石物理技术等有针对性的应用中,Xradia 810 Ultra 可用于评估油气钻探的可行性,在数小时内提供测量数据来表征关键性参数,如孔隙度。

蔡司X射线显微镜分析

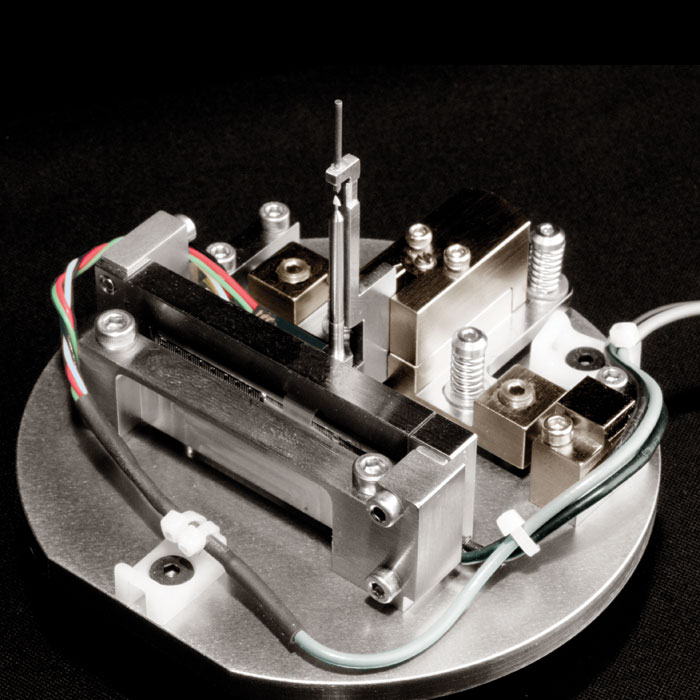

蔡司Xradia Ultra新型样品原位加载台
三维X射线显微镜进行纳米级力学性能原位测试的又一新选择

进一步了解在三维负载情况下纳米结构所发生的形变
蔡司Xradia Ultra新型样品原位加载台利用无损3D成像为您提供出色的纳米级的压缩,拉伸以及压痕等原位力学性能测试,可以在负载情况下,实现50纳米空间分辨率的研究样品内部结构三维演化过程。了解与局域纳米特征相关的形变和失效如何发生。为现有的力学测试方法提供补充,实现深入观察多个尺度范围的行为。

uls_700pix

蔡司X射线显微镜Xradia 810 Ultra三维显微镜优势

将纳米级力学性能原位测试功能添加至您的Xradia Ultra 纳米级的3D X射线显微镜。

能够获取样品在负载情况下50纳米空间分辨率的3D图像

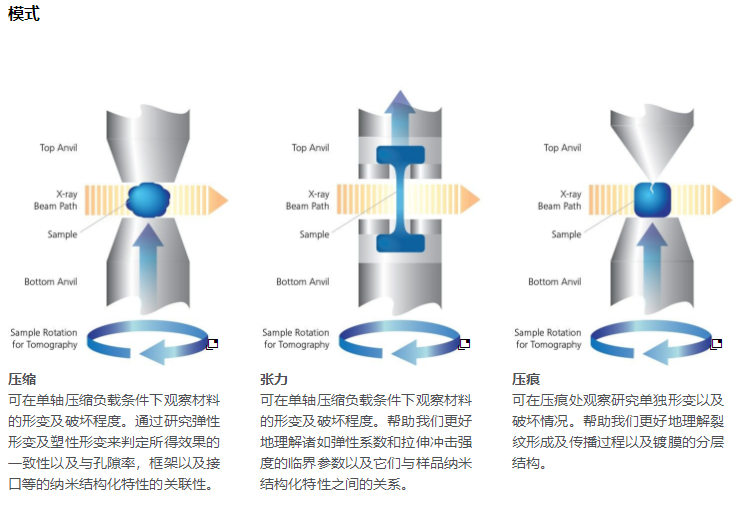

能够实现多种纳米级力学性能测试模式,包括压缩,拉伸以及压痕测试

能够对包括金属,陶瓷,复合材料,高分子材料以及生物材料在内的多种材料进行分析研究

能够补充电镜,微米CT以及一些独立的检测设备等力学测试手段,实现多尺度下理解材料的性能变化---从原子级和纳米级到微米和宏观尺度。

提供两种模式,包括了不同大小的力值测量范围

        LS108: 最大力值0.8 N

        LS190: 最大力值9 N


可与以下型号显微镜兼容:

ZEISS Xradia 800 Ultra

ZEISS Xradia 810 Ultra

Xradia UltraXRM-L200

Xradia nanoXCT-200

uls_indent_anvils_700pix

工作原理

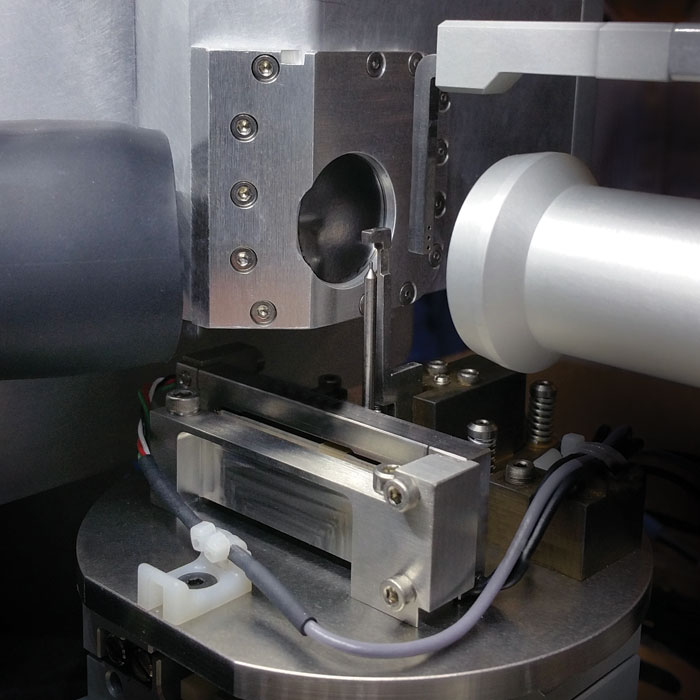

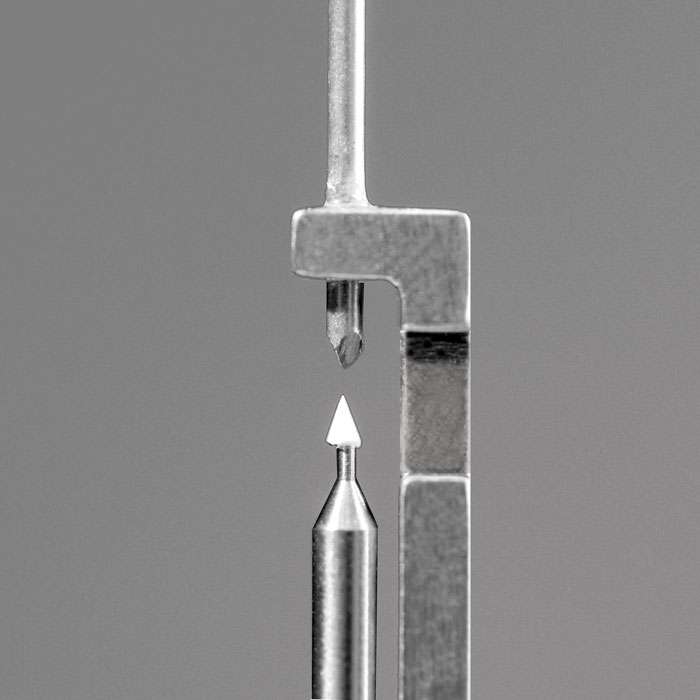

用户可自行配制ZEISS Xradia Ultra 原位加载台,操作简便。其压电式机械致动器中配有闭环位置控制器,应变式力传感器以及一套上下对顶的铁砧确保各种模式能够正常运行。将样品安装在两个铁砧之间,使用传感器测量铁砧对样品的作用力,而这个作用力则是铁砧位移的函数。

uls_ultra_700_pix

蔡司X射线显微镜原理分析
