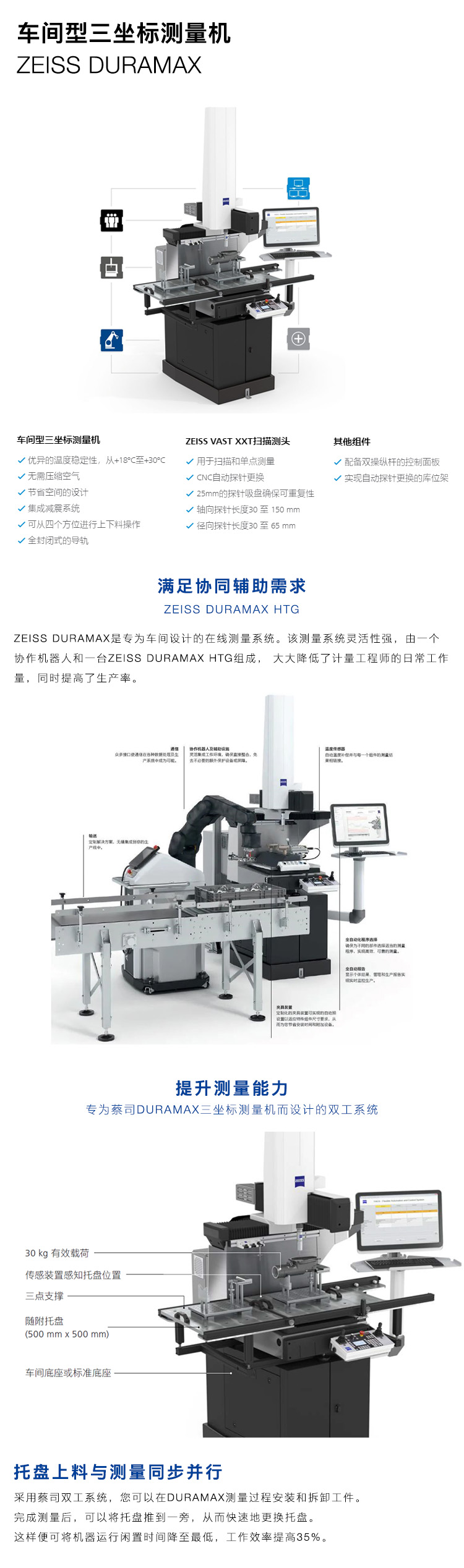

蔡司三次元DuraMax生产型雷竞技raybet1 测量机

蔡司三次元DuraMax生产型雷竞技raybet1 测量机在加工和模具行业中,能够快速精确进行测量的能力和应对变化的灵活性变得至关重要。以往固定的量具和检验设备已不再经济实用。DuraMax 才是您理想的选择。

主要性能
专为生产设计
. 完备的 CNC 雷竞技raybet1 测量机;替代众多量具
. 即使在+30°C 时,也可精确测量
. 最小的空间要求;易于安装

设备齐全的标准配置
. 配备扫描功能

量身定制
. 使用简便;可从三个侧面装卸工件
. 实用的测针更换架
. 低空间要求;提供更多工作空间

机器技术
可靠的驱动技术
. 全内置式导轨
. 完备的减振系统
. 导径误差补偿 (CAA 修正)

来自行业领导者ZEISS蔡司的技术
. C99 控制柜技术
. VAST XXT 扫描探头
. CALYPSO 测量软件
. 快速启动
. 无需特殊安装或电源要求

探头系统
. 来自技术领导者的VAST XXT 扫描探头
. 用于单点测量和扫描的探头
. 用于 CNC 导引测针更换的托架
. 25 mm的测针吸盘确保最佳的可重复性

DuraMax车间型蔡司雷竞技raybet1

生产型雷竞技raybet1 测量机的测量范围和测量精度

为不同种类的工件所设计:
500 x 500 x 500 mm
最大测量工件重量
100Kg 长度测量不确定度TVA(随温度变化的精度)

18-22 ℃ : 2.4 + L/300 μm

18-26 ℃ : 2.7 + L/250 μm

18-30 ℃ : 2.9 + L/200 μm

扫描测量不确定度MPETHP: 3.8 μm ; 68 s

DuraMax技术数据VAST XXT 扫描及单点测量探头
扫描时探测速度可达: 500点/秒
TL3模块轴向探针长30-150mm,径向探针长65mm

duramax三次元技术数据
测量运行环境要求
环境温度范围: 18 – 30° C
最大温度梯度: 5 K / d 2 K / h 1 K / m
速度
CNC 轴向运行: 300 mm/s
CNC 空间运行: 520 mm/s
Max. 轴向加速度: 1 m/s2
Max. 空间加速度: 1.7 m/s2
