ZEISS CONTURA雷竞技raybet1 测量机 搬迁技术服务

CONTURA 蔡司新一代连续扫描雷竞技raybet1 测量机

尔 · 蔡司Carl Zeiss成立于1846年,是世界著名的光学产品制造公司,蔡司自1973年制造出全世界第一台CNC雷竞技raybet1 测量机UMM500以来,每年都不断开发新技术,到现在为止已拥有多个国际专利,从而使蔡司测量技术远远领先于其他公司。其中Contura系列的测量机具有以下技术特点

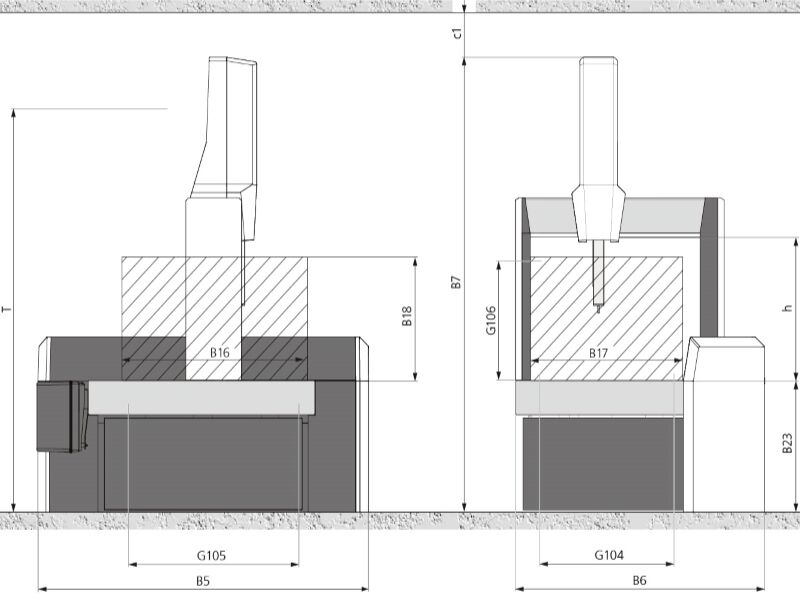

机械结构

CONTURA-0.1


探头类型

CONTURA可配备固定型被动式探头、灵活的蔡司RDS关节式探头座或主动式扫描测针。各类探头均具有扫描功能。主动式探头采用蔡司navigator技术——高速测量唾手可得。


稳定的测量结果

根据配置不同,CONTURA采用工业陶瓷或CARAT导轨,具有优异的刚性 、较低的热膨胀性和轻盈的机身重量。三轴均采用四面环抱气浮轴承,可在高速运行和加速的条件下保持稳定性。悬浮安装在CONTURA导轨上的玻璃陶瓷光栅尺具有零膨胀特性,因此无需安装温度传感器或进行误差补偿。高等级的防护特性使得该机器可以在生产车间使用。


计算机辅助精度修正(CAA)

动态形变的桥架直接影响测量精度,尤其是在扫描测量时更是如此。CONTURA可计算这一动态效应所需的补偿值。因此在高速测量环境下亦可保证测量精度。


控制简便

用户无需计算机,只需借助界面友好的控制面板即可对系统进行控制。通过先进的摇杆可对所有轴的运动进行更为便捷与精准的控制。可在CNC模式下对速度进行调节。


选项

HTG(宽温度梯度)选项可保证宽温度范围内(18-26℃)一致的精度。X=700/1000mm的测量机包含有工件和测量机温度传感器

集成式探头架可在无需校准的情况下获得最大效率

主动式测针适用于快速更换架选项

使用蔡司AirSaver功能最高可节省60%压缩气体用量。

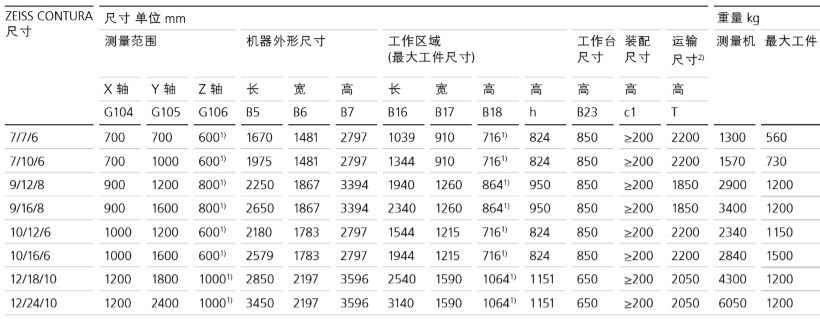

测量范围


X

Y

Z

7/7/6

700

700

600

7/10/6

700

1,000

600

10/12/6

1,000

1,200

600

10/16/6

1,000

1,600

600

9/12/8

900

1,200

800

9/16/8

900

1,600

800

12/18/10

1,200

1,800

1,000

12/24/10

1,200

2,400

1,000
